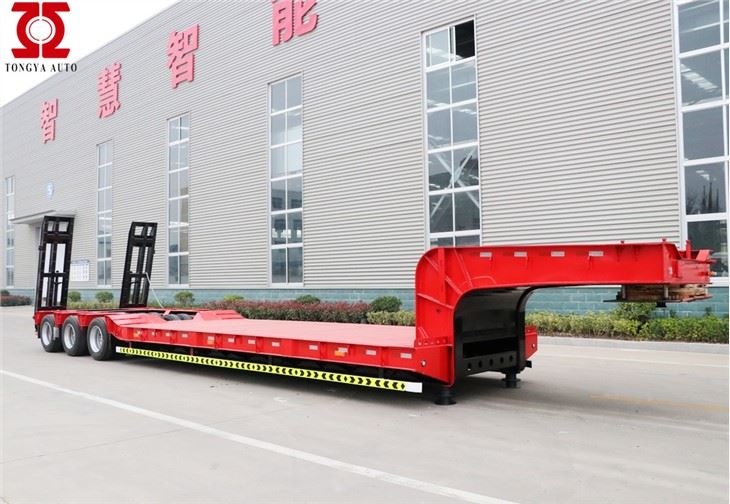

Ρυμουλκούμενο για εκσκαφέα

Ικανότητα φόρτωσης

55 T

Συνολικό βάρος

71.5 T

Διαστάσεις:

Εξωτερική διάσταση

14000*3000*2950 χλστ
(Οι τελικές διαστάσεις εξαρτώνται από τα σχέδια τελικού σχεδιασμού)

Πλαίσιο:

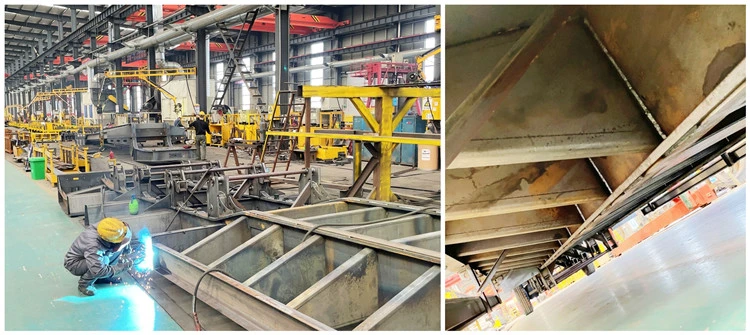

Τεχνολογία σχεδίασης/συγκόλλησης

Σχεδιασμένο για βαρέως τύπου και πρόσθετη αντοχή.
συγκόλληση με αυτόματες διαδικασίες βυθισμένου τόξου.

Κύριο δοκάρι

Επιλέγοντας χάλυβα υψηλής αντοχής Q345B,
Δοκοί διατομής I συγκολλημένες βάθους 520 mm
Πάχος φλάντζας 20mm, πλάτος 140mm.
Κάτω πάχος φλάντζας 20mm, πλάτος 140mm.
Πάχος μεσαίας φλάντζας 12mm;

Σταυρό δοκάρι

Χάλυβας ειδικού U βαρέως τύπου

Πλαϊνό δοκάρι

250mm ύψος I δοκού

Πάτωμα

Πλάκα ελέγχου πάχους 5 mm

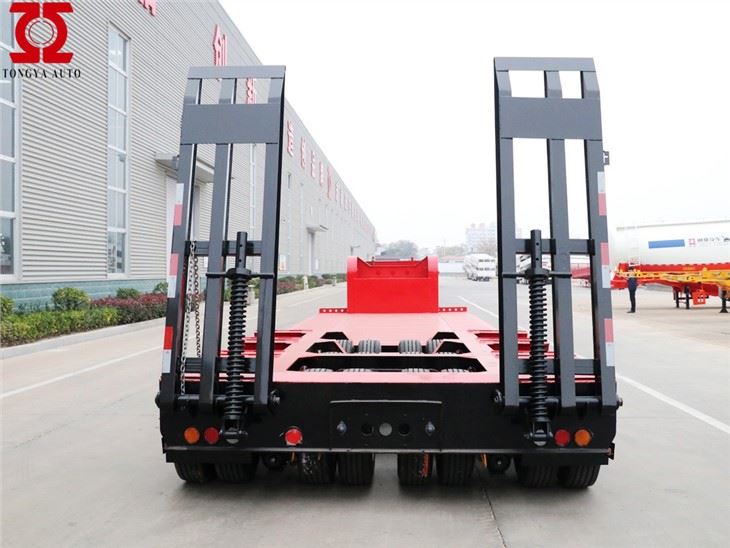

Πίσω σκάλα (ράμπες)

Χάλυβας σκάλας δύο τεμαχίων, (ατσάλι Q345B)

Ανταλλακτικά OEM:

Αξονας

Χωρητικότητα 3 *13T, μάρκα FUWA (Κινεζική καλύτερη μάρκα)

King Pin

2.00''/3,5'' μπουλόνι μαρκαδόρου, μάρκας JOST

Εναιώρημα

Ανάρτηση βαρέως τύπου undermount με ισοσταθμιστές,
Αμερικανική σχεδίαση (τύπου υψηλής αντοχής)

Χαλύβδινο ελατήριο

Φύλλο ελατήριο 10 τμχ, πάχος 13 mm, πλάτος 90 mm

Πόδια προσγείωσης

Μάρκα JOST, χειροκίνητα πόδια προσγείωσης με παπούτσι άμμου

Προδιαγραφές ελαστικών

8.25R20, μάρκα Triangle (Κινεζική διάσημη μάρκα)

Χείλος

6.5 (Κινεζική διάσημη μάρκα)

Αριθμός τροχού

13 τεμάχια (συμπεριλαμβανομένου ενός εφεδρικού τροχού)

Σύστημα πέδησης

Βαλβίδα ρελέ WABCO;
Τέσσερις διπλοί και δύο μονοί θάλαμοι φρένων.
Δύο μονάδες χάλκινου συνδετήρα αέρα προτύπου ISO.

Σύστημα ABS

Χωρίς (Μπορείτε να επιλέξετε ελεύθερα, 450 USD/σετ)

Ηλεκτρικός:

Μία μονάδα υποδοχής 24V 7-pin ISO 1185. Φώτα LED

　
　
　
Διάφορα:

Ζωγραφική

χρώμα που συμβουλεύεται ο πελάτης

Βαθμολόγηση

Πρότυπο

Πλαϊνή φρουρά

Πρότυπο

Ανταλλακτικά ελαστικά μεταφοράς

Δύο σετ μεταφορέων εφεδρικών τροχών βαρέως τύπου

Κουτί εργαλείων

Ένα κομμάτι (1. 0*0. 5*0. 5μ), κάτω από το λαιμό της χήνας
(με 1 κλειδί ελαστικού, 1 μανίκι και 1 μπάρα στροφάλου)

Σημείωση: Όλες οι λεπτομέρειες που δεν αναφέρονται θα σχεδιαστούν ως η τελική επιβεβαίωση με τον πελάτη
